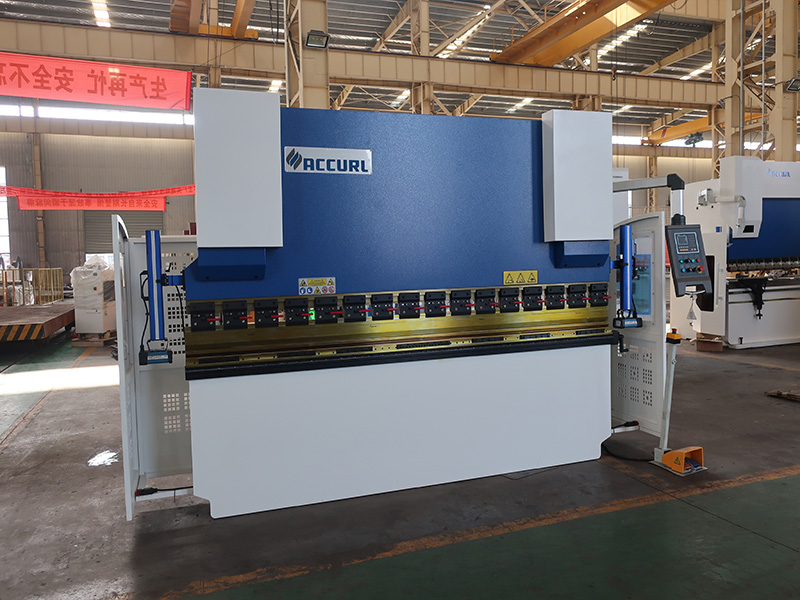

Hüdrauliline NC-pidur 5M CE ohutuse sertifitseerimine 300-tonnine NC-ajuripumbaja Accurl
Üldised tunnused
● Töötatakse välja suure täpsusega, dünaamilise ja staatilise isolatsiooniga.
● Hüdrauliline sünkroniseeritud ventiili tehnoloogia koos selle korratava painde täpsusega võimaldab teil saavutada sama painutuskvaliteedi tööpinna erineval küljel.
● Ühe telje seljatoe (X = 500) süsteem liigub palliratta võllile kiiresti.
● Cromed ja honed hüdrolased silindrid säilitavad oma täpsuse isegi suurtes kogustes.
● HOERBIEGER hüdrolüüs süsteem.
● SIEMENSi elektrisüsteemid.
● Lihtsalt kasutatav ja liigutatav juhtseade võimaldab operaatoril valida oma tööasendi.
Põhijooned
● Raam on raske ja kompaktne ning tagab täpse tulemuse. See on valmistatud kõrgelt
● kvaliteetne kerge teras ja see on läbinud süstemaatilised mehhaanilised protsessid.
● Kõrge täpsusega elektri keevitus
● Kõrgtehnoloogiliste puurmasinate kasutamine äärmise täpsusega osade jaoks
● ACCURL® valib pikaajaliste ja kõrgtehnoloogiliste masinate tagamiseks parimad tooted.
● ACCURL® valib parimad komponendid.
Toote omadused
● Täiesti Euroopa disain, täiustatud otsimine, monoblokk, keevitatud terasraam, mis on jäigast läbipaindemomendist ja kõrge tõmbekiirus ST44 A1 materjaliga.
● ACCURL-piduripedaal on varustatud Estuni kasutajasõbraliku kasutajaliidesega, E21 pakub kõiki peasõidu pidurite funktsioone.
● Paindenurkade automaatne mahutavus ja käikude reguleerimine. Täiusliku paindejärgi tulemused hõlbustavad nurga sisendit ja masina tööd.
● Kõik torud on ühendatud torukirjetega, et vältida õli kadu ja lõhkemist keevitustorudega.
● Täppisõhu parandamiseks on palli kruvi ja joonlaudade juhend.
● EZ kiire kiiluklamber oli mõeldud tööriistade kiireks vahetamiseks.
● Ohutu aed ja elektriline blokeering on mõeldud masinale töö ohutuse tagamiseks.
Toote rakendus
ACCURL® NC-piduripedaal, mis on väga üksikasjalikult projekteeritud, on kvaliteetne tööpink. Raamflektsioonidega tehtud uuringud on võimaldanud meil kujundada toote, mis reageerib mehaaniliste pakkumiste jaoks kõige asjakohasemal ja reageerivamal viisil, tagades seega stabiilse struktuuri, seega on paindes kõrgem täpsus. Seda funktsiooni parandab isegi käsitsi kroonimise süsteem. Väärib mainimist ka võimalus lisada võimalused ja versiooniuuendused konfiguratsioonis, hiljem.
Masinaosad
● masinaraam
ACCURL® masinad on projekteeritud ekspertide inseneride poolt, kellel on ainult üks eesmärk: luua parimad masinad, mida on võimalik ette kujutada. Kombineerides oma unikaalseid masintoodete disainilahendusi, mis on saadaval kõrgeima kvaliteediga materjalidega, oleme saavutanud oma eesmärgi ja välja töötanud maailma kõige usaldusväärsemad ja vastupidavamad masinad.
● hübriidsüsteem
ACCURL® juurutab hübriidsüsteemi sama hinna eest, kui traditsiooniline süsteem, mis toob klientidele kaasa mitmeid eeliseid: tohutut energiasäästu (võrreldes traditsioonilise masinaga 55%) ja vajalikku õlikoguse märkimisväärset vähendamist tänu topeltpaak.
● hüdrauliline silindri
Kõik silindris olevad tihendid on PARKER USAst, kes suudavad pidevalt töötada nimikoormuse, stabiilse töö ja suure täpsusega.
● Kahekordne juhitav raamistik
Kahekordne juhikraam tagab stabiilsuse ja ramimistöölaua risti. See võimaldab hoida kõrge täpsuse kogu painutusfaasi ajal, isegi erinevate tööriistade ja vaheühendite abil, tagades seega esialgsete katsete ajal tehtud tsentreerimise.
● Ram positsioneerimissüsteem
Peamised torsioonvarras masina piirangud:
1) Alati keskmise painde jaoks
2) Nr kooniline kõver - Y1 = Y2
3) Võimatu tandemühendus
4) Mehaaniline sünkroonimine Y1 / Y2 korral
● Punch ja sureb
Täispikk mitme V seeria 835 mm löögid koos fraktsioneeritud ühega
● X-teljegarantii
ACCURL®-piduri pidurid on varustatud tagumise gabariidiga, mis automaatselt reguleerib X (sügavuse) telge, et tagada materjali õige paigutamine täpselt, mille tulemuseks on kõrgema kvaliteediga valmisosakesed.
X-telje CNC tagakaitse:
1) X täppis-servo juhitav tagasegisti
2) käsitsi reguleeritavad R ja Z1, Z2-telg
3) Kõrge kiirusega HIWINi lineaarsed juhikud
4) juhivad DELTA Servo Motors ja ajamid
5) Kahekordse sirgjoonelauaga tagasipea sõrmed
6) X - telje kiirus kuni 800 mm / s ja täpsus kuni 0,01 mm
● Speed Arip süsteem
Kiiruse Arip süsteem vähendab tööriistade vahetamise aega 8,5 korda võrreldes traditsiooniliste süsteemidega.
● jalglüliti
Suuna lüliti Saksamaa Siemensist (4. kategooria)
● Turvaline kardinakk
Masina tagakülg ohutu kardina
ACCURL® toote disain ühendab täpsuse, kiiruse, paindlikkuse, vastupidavuse, töökindluse ja täiustatud tehnoloogia, et pakkuda masinatele kõige kõrgema jõudluse-hinna suhet tööstuses.
Produtiivsus
● Nurga, jõu ja telje asukoha automaatne arvutamine
● kasutajasõbralik kontroll
Mitmekülgsus
● Konfiguratsioon nõudmisel
Täpsus
● Struktuuriline hüvitissüsteem
● Schneideri inverter-mootoriga telg
● proportsionaalne hüdraulika
Ohutus
● Masinad, mille direktiiv CE 2006/95 CE
● Turvaline kardin
Usaldusväärsus
ACCURL®il on oma komponentide valiku suhtes range poliitika, tuginedes aastakümnete jooksul omandatud ekstensiivsele kogemusele. Kõik komponendid on sertifitseeritud vastavalt Euroopa standarditele ja nende peamised allikad on Saksamaa, USA, Holland, Itaalia ja Šveits. Kõik konstruktsiooniosad arvutatakse lõplike elementide meetodi abil ja kasutatakse ainult kvaliteetset terast S275 ja S355 JR, nimelt J2 (+ N)
NC-piduripedaali tehnilised andmed
TEHNILISED OMADUSED | ||
1 | Tüüp | Hüdrauliline nc presspump 5m |
2 | Delem CNC süsteem | Estun E21 NC juhtimine |
3 | CNC juhttelg | YX telg Crowning |
4 | Painutusjõud | 300 tonni |
5 | Painde pikkus | 5000 mm |
6 | Kolonni vaheline kaugus | 3900 mm |
7 | Kurgu sügavus | 400 mm |
8 | Slide Stroke | 250 mm |
9 | Insuldi korrigeerimine | 180 mm |
10 | Max.Shut Kõrgus | 535 mm |
11 | SPM | ≥3 min-1 |
12 | Peamine mootorivõimsus | 22 KW |
13 | Masina kaal | 27100 kg |
14 | Kokkuvõtte suurus (L x W x H) | 5400 × 2250 × 3115 mm |
15 | valik 1 | Estun E200 NC juhtimine |
2. valik | DELEM DA41 kontroller |
